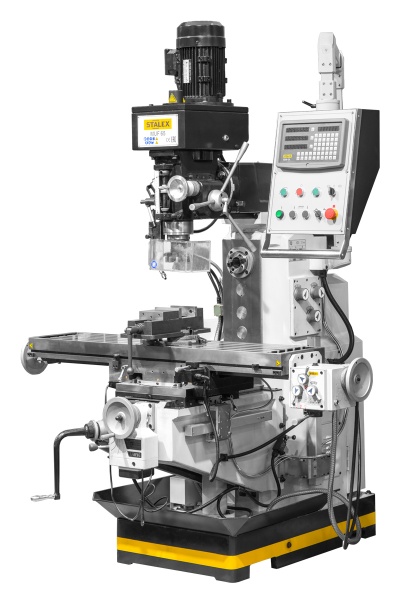

Универсально-фрезерный станок STALEX MUF65 DRO
Описание
Универсально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Вертикальный и горизонтальный шпиндель
o Усиленные упорные подшипники шпинделя
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Автоматическая подача по оси Х/Y
o Автоматическая подача по оси Z
o Поворот стола в горизонтальной плоскости ±45
o Электромотор по оси Z
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон 16 мм
2) Оправка сверлильного патрона
3) Автоподачи по осям X/Y
4) Зажимная тяга, 2 шт.
5) Тиски 160 мм
6) Цанговый патрон с набором цанг ER32/ISO40
7) Оправка для горизонтального фрезерования.
8) Лампа местного освещения
9) Система подачи СОЖ
10) Инструмент для обслуживания
11) УЦИ по трем осям
o Вертикальный и горизонтальный шпиндель
o Усиленные упорные подшипники шпинделя
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Автоматическая подача по оси Х/Y
o Автоматическая подача по оси Z
o Поворот стола в горизонтальной плоскости ±45
o Электромотор по оси Z
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон 16 мм
2) Оправка сверлильного патрона
3) Автоподачи по осям X/Y
4) Зажимная тяга, 2 шт.
5) Тиски 160 мм
6) Цанговый патрон с набором цанг ER32/ISO40
7) Оправка для горизонтального фрезерования.
8) Лампа местного освещения
9) Система подачи СОЖ
10) Инструмент для обслуживания
11) УЦИ по трем осям
Характеристики
MUF65
Макс. диаметр сверления(Сталь/Чугун): 25/30 мм
Макс. диаметр торцевого фрезерования: 100 мм
Макс. диаметр концевого фрезерования: 25 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 8: 90-2000 об/мин
Конус шпинделя: ISO40
Ход пиноли шпинделя: 120 мм
Диапазон наклона головки: ±45
Расстояние шпиндель-стол: 200-400 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 9: 40-1300 об/мин
Конус шпинделя: ISO40
Расстояние шпиндель-стол: 35-370 мм
ФРЕЗЕРНЫЙ СТОЛ:
Размер стола: 1270x280 мм
Максимальная нагрузка на стол: 125 кг
Ход стола по оси Х x Y x Z: 750 (680 авт.)x230x360 мм
Ускоренный ход стола по оси Х ,8: 32-700 мм/мин
Автоподача пиноли шпинделя: 0,08/0,15/0,25 мм/об
Поворот стола в горизонтальной плоскости: ±45
Т-образные пазы, 4: 14 мм
Напряжение питания: 380 В
Мощность выходная вертик./горизонт. шпинделя: 1,5 кВт
Мощность потребляемая вертик./горизонт. шпинделя: 2,2 кВт
Габаритные размеры: 1580х1450х2100 мм
Масса: 1300 кг
Макс. диаметр сверления(Сталь/Чугун): 25/30 мм
Макс. диаметр торцевого фрезерования: 100 мм
Макс. диаметр концевого фрезерования: 25 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 8: 90-2000 об/мин
Конус шпинделя: ISO40
Ход пиноли шпинделя: 120 мм
Диапазон наклона головки: ±45
Расстояние шпиндель-стол: 200-400 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 9: 40-1300 об/мин
Конус шпинделя: ISO40
Расстояние шпиндель-стол: 35-370 мм
ФРЕЗЕРНЫЙ СТОЛ:
Размер стола: 1270x280 мм
Максимальная нагрузка на стол: 125 кг
Ход стола по оси Х x Y x Z: 750 (680 авт.)x230x360 мм
Ускоренный ход стола по оси Х ,8: 32-700 мм/мин
Автоподача пиноли шпинделя: 0,08/0,15/0,25 мм/об
Поворот стола в горизонтальной плоскости: ±45
Т-образные пазы, 4: 14 мм
Напряжение питания: 380 В
Мощность выходная вертик./горизонт. шпинделя: 1,5 кВт
Мощность потребляемая вертик./горизонт. шпинделя: 2,2 кВт
Габаритные размеры: 1580х1450х2100 мм
Масса: 1300 кг
